Bekey SmartLock - monteringsvejledning

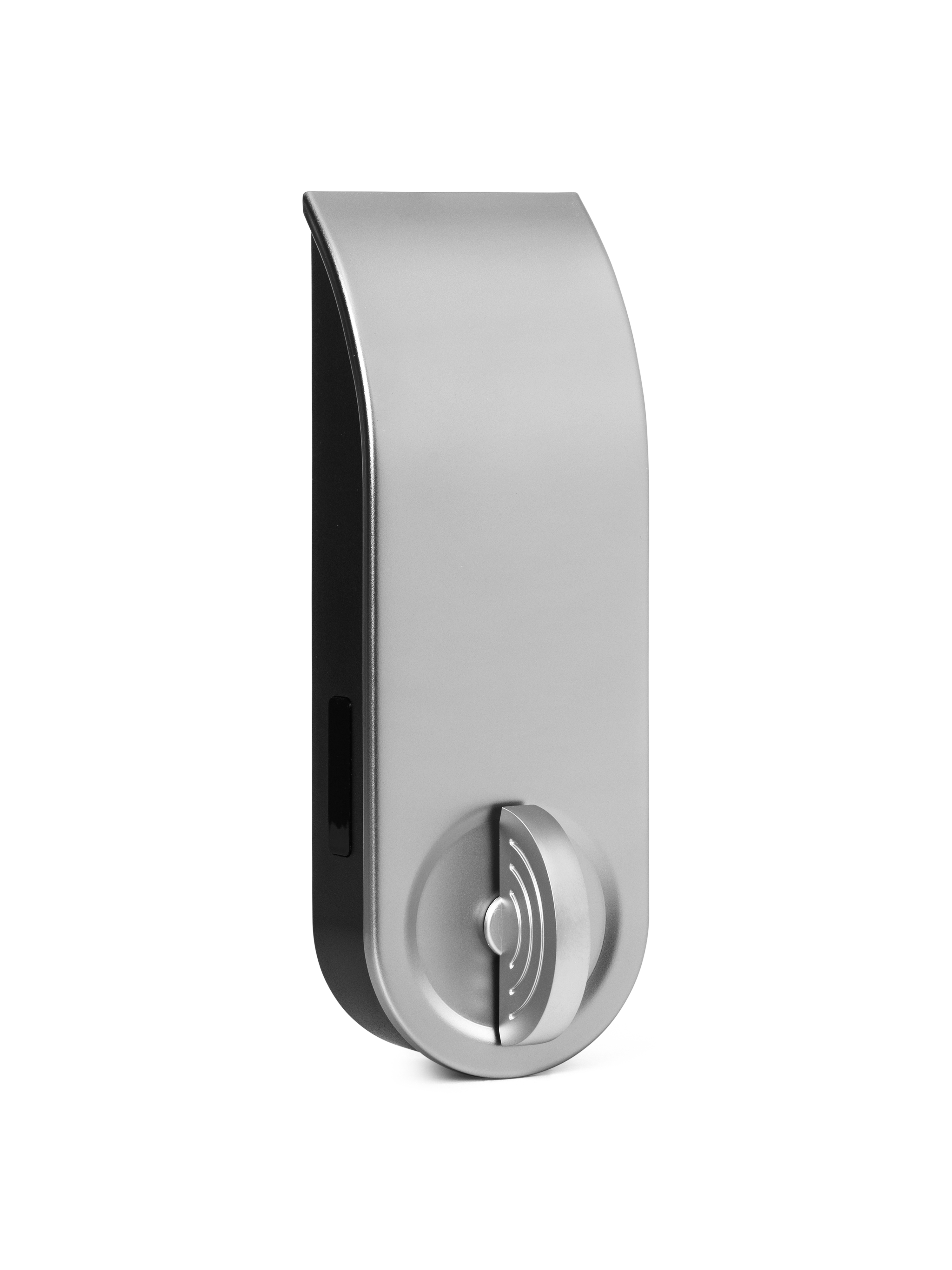

Bekey SmartLock er en elektronisk motorvrider, designet til at blive monteret på indersiden af døren i stedet for den eksisterende vrider. Ved hjælp af Bekey-Appen aktiveres enheden, så motoren drejer vrideren, og døren låses op.
Med Bekey SmartLock monteret er der ingen ændringer til cylinderen, og det er fortsat muligt at anvende den eksisterende fysiske nøgle udefra, og Bekey SmartLock har også en vrider som kan anvendes manuelt indefra.
Bekey SmartLock er batteridrevet og kræver derfor ikke adgang til boligens elektriske udtag.
Monteringen er designet til at være simpel og effektiv – også når Bekey SmartLock skal flyttes til en anden dør.
For at sikre Bekey SmartLock kan anvendes på langt de fleste standarddøre, er motoren meget robust og leverer høj omdrejningskraft, så tolerancen for hvilke døre og låse, der kan monteres på, øges.
Forudsætninger for at kunne montere Bekey SmartLock
- Bekey SmartLock er kompatibel med de fleste tvangslåse og smæklåse.
- Bekey SmartLock kan ved hjælp af ekstra beslag også monteres på døre, hvor cylinderen er placeret tæt på dørens kant (ekstra beslag medfølger ikke som standard).
- Håndtag og cylinder skal være separat – dvs. cylinderen må ikke gå direkte ind i håndtaget på indersiden af døren. Bekey SmartLock er lavet som en elektronisk vrider, og kan derfor ikke erstatte et håndtag.
- Længden på medbringeren i låsen skal være mellem 8-20 mm, målt fra dørens overflade. Hvis medbringeren er længere, skal denne forkortes med en boltsaks. Hvis medbringeren er kortere skal en ny medbringer, der matcher ovenstående specifikationer, anvendes (medfølger ikke som standard).
- Bemærk, at Bekey SmartLock aktiveres ved hjælp af Bluetooth, dvs. dørens materiale skal være gennemtrængeligt for denne radiofrekvens. Hvis du er i tvivl om materialet obstruerer signalet, anbefales det at installere enheden gennem Montør-Appen forud for montering, således den åbning via Bekey-Appen kan testes ift. den aktuelle dør.
Nødvendige værktøjer for at montere Bekey SmartLock
- Skruetrækker der passer til vriderens eksisterende skruer
- 2 mm Umbraco skruetrækker

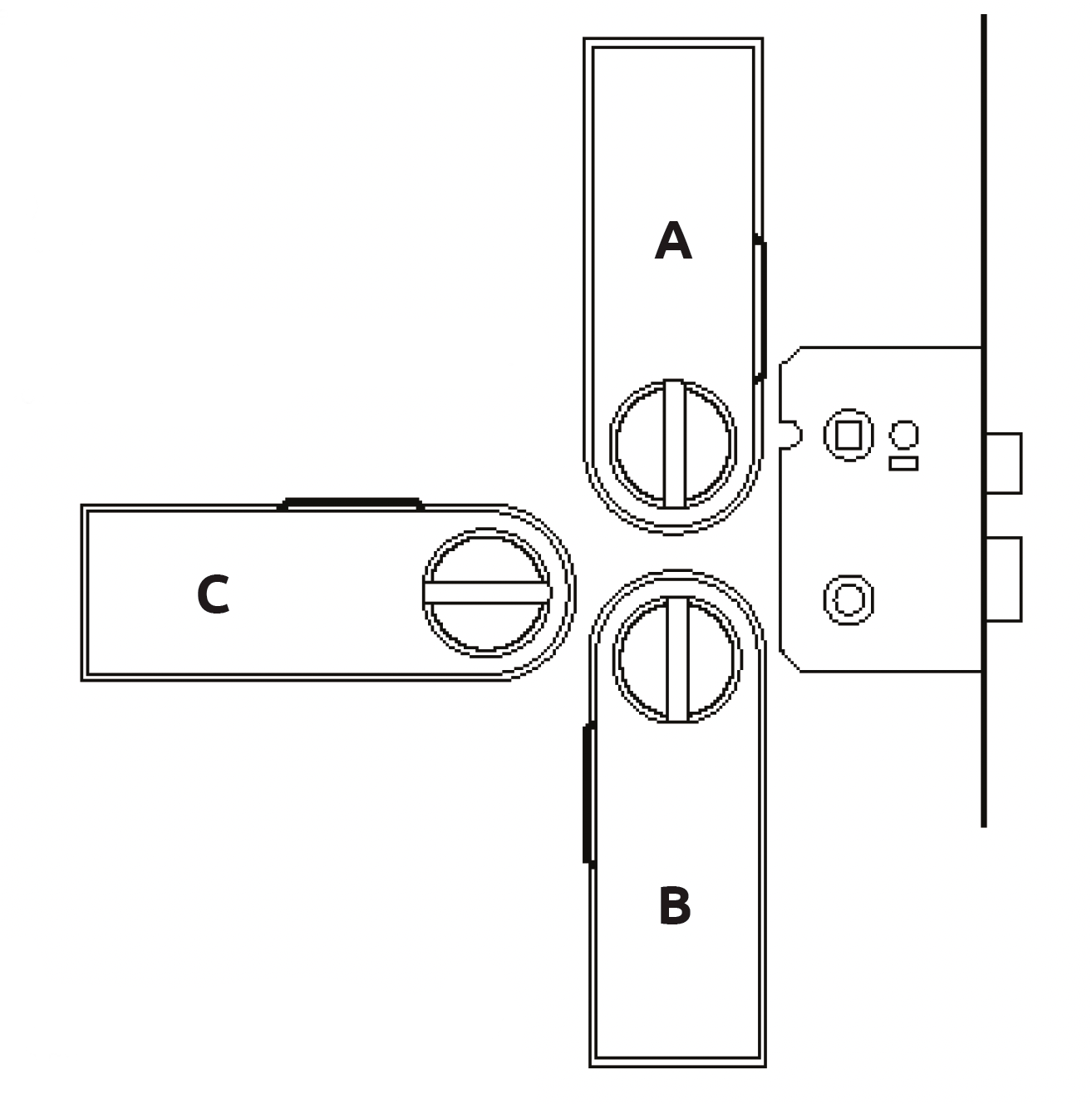

Placering af SmartLock
|
Bekey Smartlock kan placeres i flere positioner for at sikre fleksibilitet ift. placering af håndtag og cylinder.
|
|
Administration af Bekey SmartLock
Bekey SmartLock installeres ved at bestille et montørjob via Netkey på den ønskede adresse.
Bekeys løsning sikrer en høj fleksibilitet ved denne proces, så enhver SmartLock-enhed kan anvendes til en given installation.
Når enheden er monteret på døren færdiggøres installationen via Montør-Appen.
Se mere i Netkey- og Montør-App-manualerne for vejledning i at bestille og udføre installation.
Monteringsvejledning
|
Punkt 1. Indsæt batterier Åbn batteridækslet og indsæt 4 AA-batterier. |
|
|

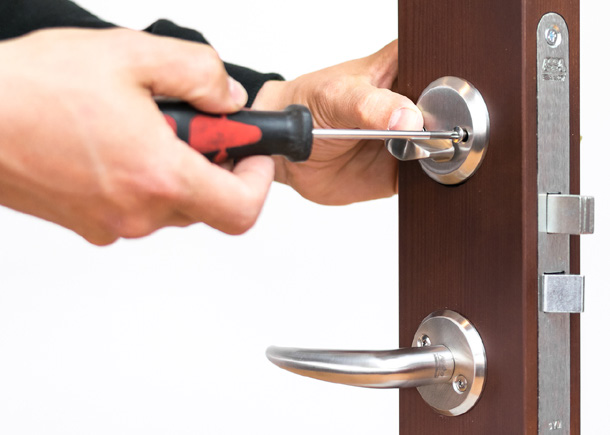

Punkt 2 Fjern vrider For at montere Bekey SmartLock skal den indvendige del af dørens låsecylinder – oftest vrideren – afmonteres. Hold fast på låsecylinderens udvendige dele. Gem de eksisterende skruer, da de kan anvendes senere i processen. |
|
|

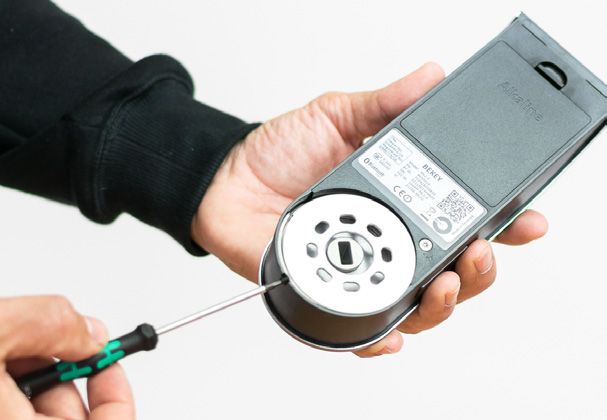

Punkt 3 Frigør monteringsring fra SmartLock Løsn pinolskruen med en Umbraco skruetrækker, så monteringsringen frigøres. |
|
|

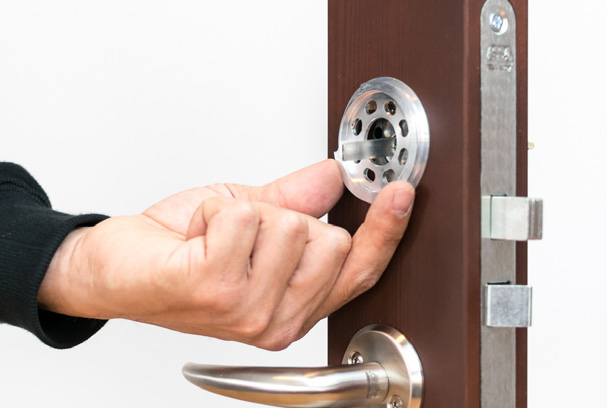

Punkt 4 Placer monteringsringen Placeringen skal tage højde for 2 forhold:
|
|
|

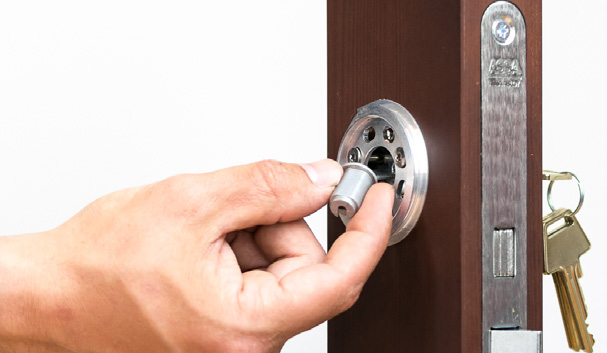

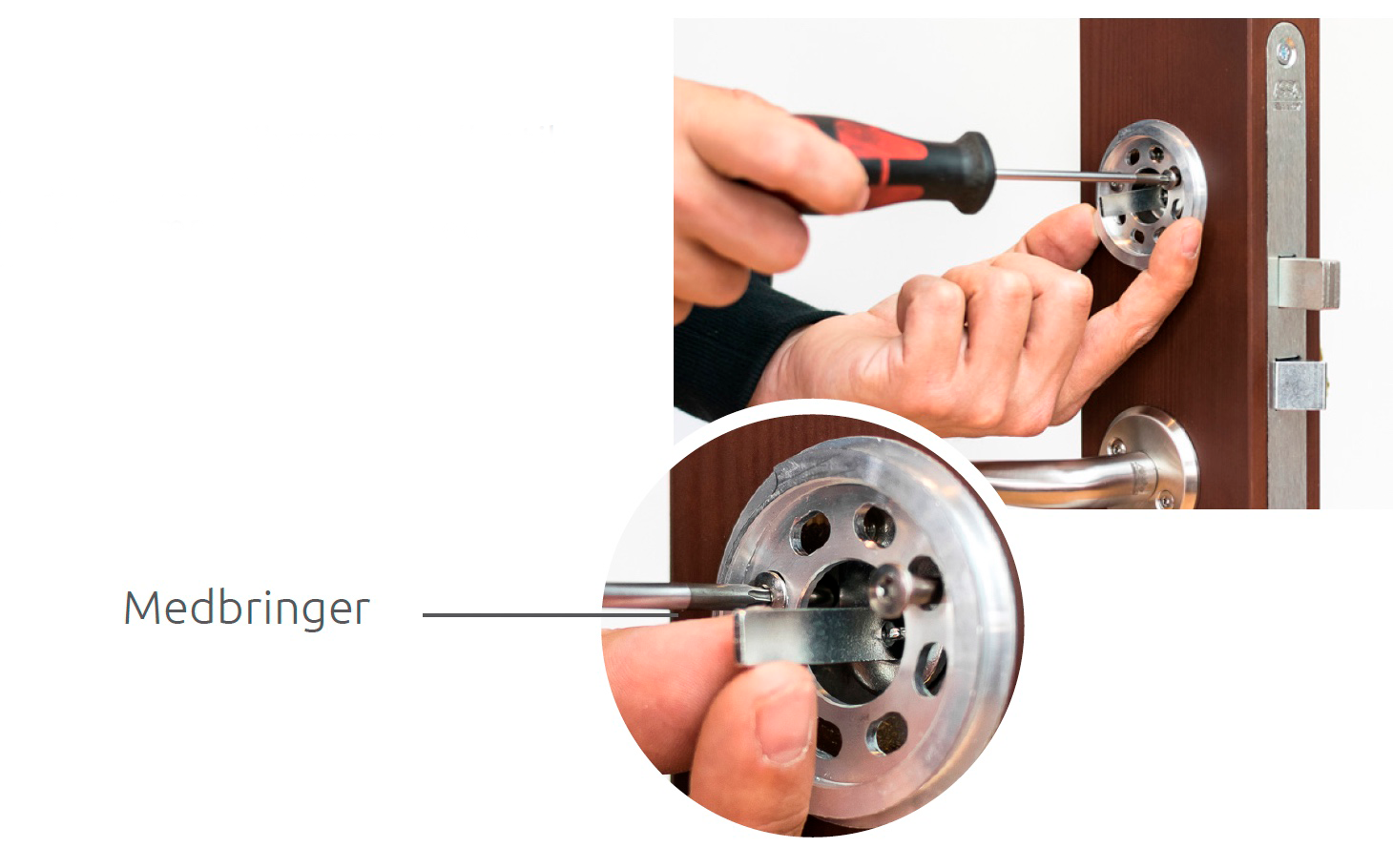

Punkt 5 Skru monteringsringen fast Brug de eksisterende skruer og tilhørende huller til at fæstne monteringsringen til døren. Og juster inden skruerne spændes helt, så medbringeren er helt centreret. |
|
Med mindre SmartLock er købt i Norge så spring til punkt 10
Hvis SmartLock er købt i Norge så fortsæt til punkt 6
|
Punkt 6 Bedøm om tailpiece nr. 2 passer til cylinderens medbringer Hvis medbringeren er mere kvadratisk i stedet for flad, så kan denne tailpiece benyttes i stedet. |
|
|

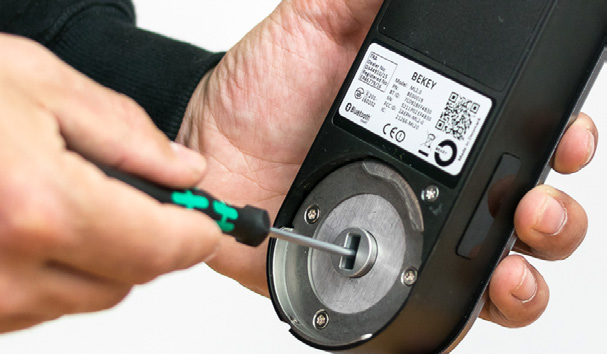

Punkt 7 Fjern medfølgende tailpiece fra SmartLock Brug en Umbraco skruetrækker til at skrue tailpiecen løs. Hold på SmartLockens vrider, så den ikke tabes uhensigtsmæssigt. |
|
|

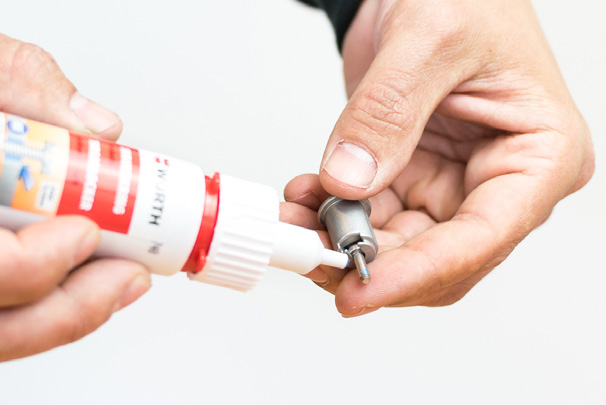

Punkt 8 Flyt skruen og tilføj Locktite Flyt skruen fra det medfølgende tailpiece til tailpiece nr. 2 og tilføj Locktite på skruen. |
|
|

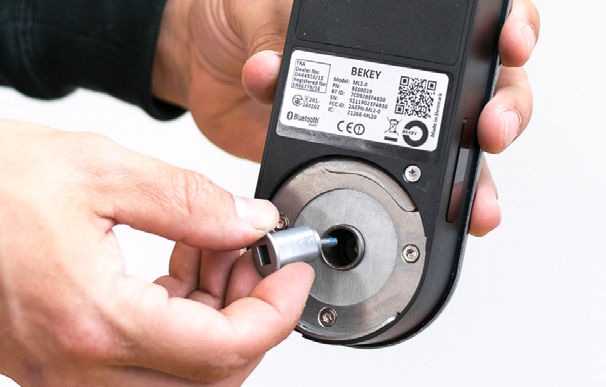

Punkt 9 Fastspænd tailpiece til SmartLock Placer tailpiece nr. 2 hvor det medfølgende tailpiece var, og fastspænd skruen til vrideren. |
|
|

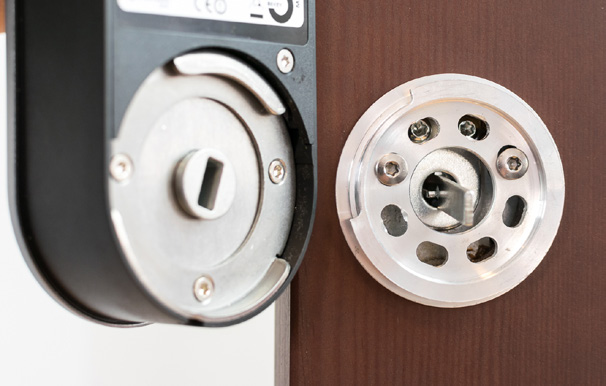

Punkt 10 Find monteringshage og -indhak Når SmartLocken skal monteres, så find monteringshagen på enhedens bagside, den skal placeres henover indhakket på monteringsringen. |
|
|

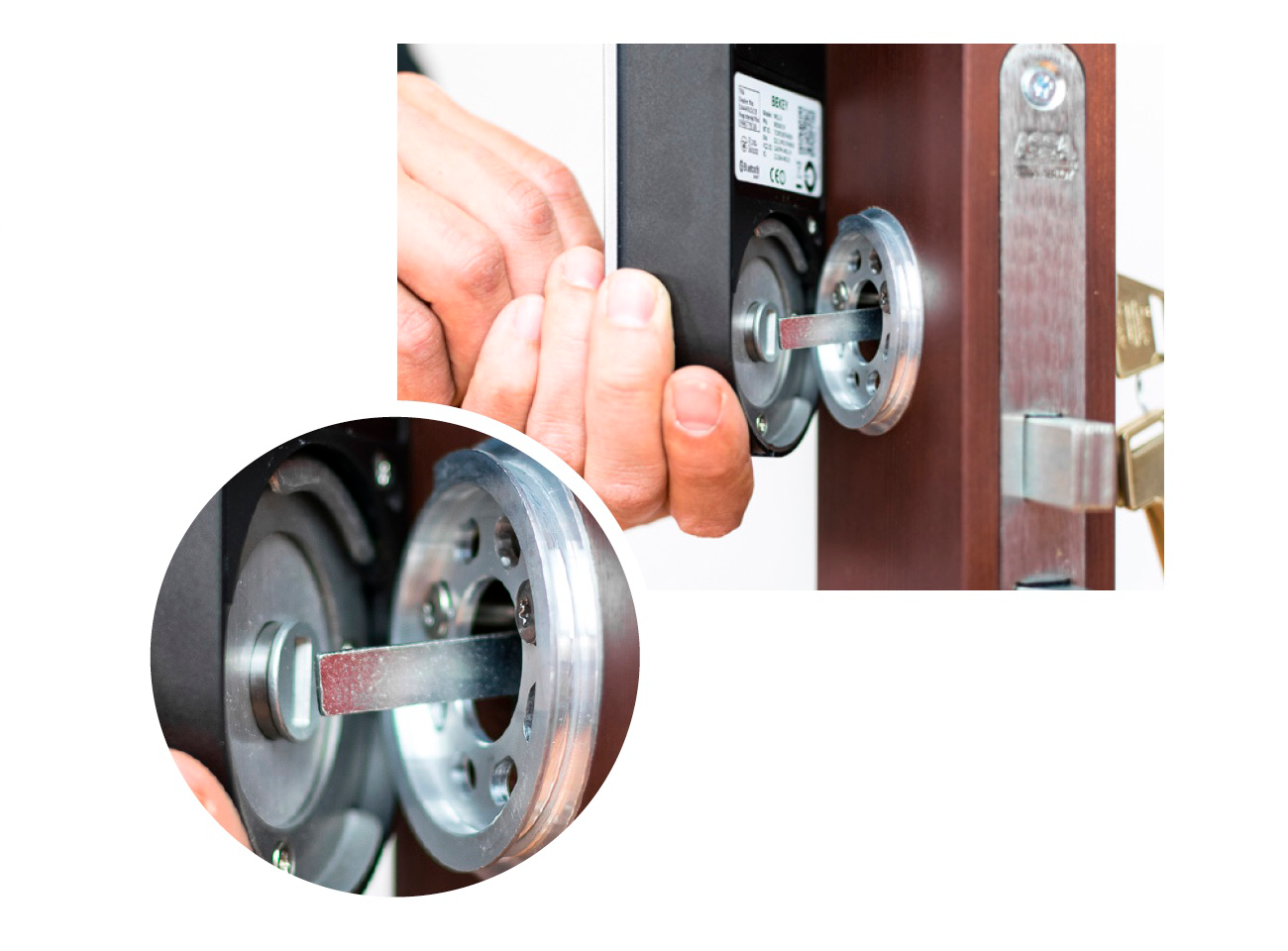

Punkt 11 Indsæt medbringer Cylinderens medbringer skal passe til SmartLockens tailpiece – hvis vinklen ikke helt passer, kan SmartLockens vrider drejes 360 grader. |
|
|

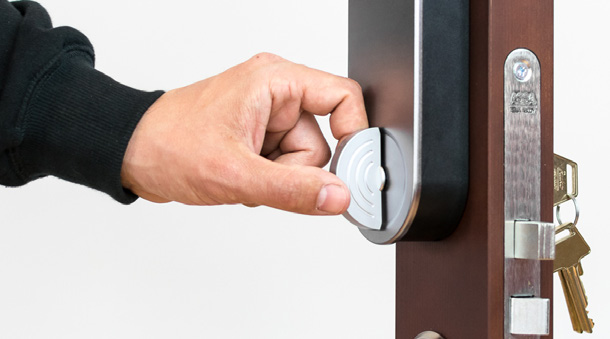

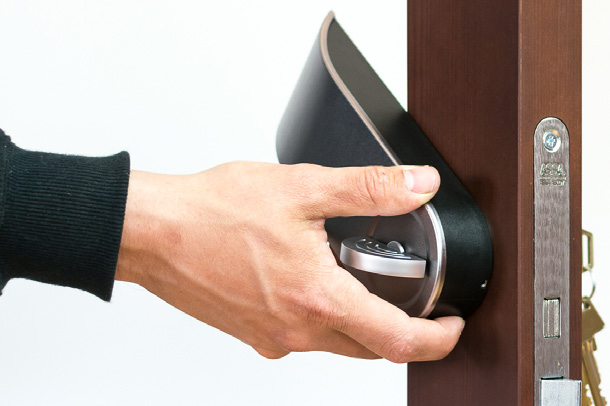

Punkt 12 Færdiggør montering Når monteringshage, -indhak og medbringer er på plads, skal SmartLocken blot drejes på plads. |
|
|
Punkt 13 Endelig position Når Bekey SmartLock drejes er den placeret i den endelige position. |
|
|
Punkt 14 Fastspænd SmartLock til monteringsring Bekey SmartLock spændes fast til monteringsringen med den medfølgende pinolskrue. |
|
|

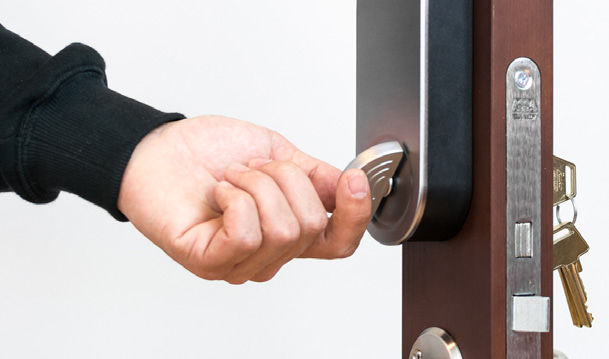

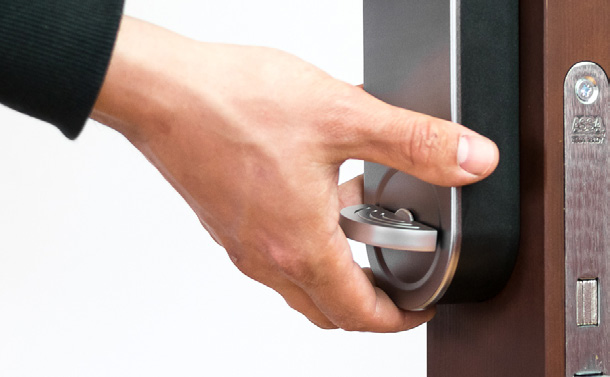

Punkt 15 Test mekanisk funktion Drej vrideren for at sikre at medbringeren har ordentlig fat, og låsen fungerer som forventet. |
|
|

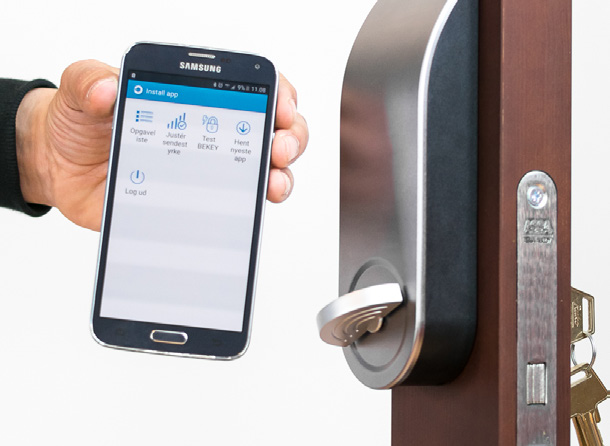

Punkt 16 Installation af enheden Når Bekey SmartLock er monteret og mekanisk funktionel, skal den konfigureres via Montør-Appen. |
|
|
Punkt 17 Bekey SmartLock er nu monteret og installeret Hvis konfigurationen tillader det, kan knappen anvendes til at aktivere låsefunktionaliteten ved tvangslåse. Bemærk, at handlingen ikke logges i systemet. Ved smæklåse har knappen ingen funktion. Knappens funktionalitet kan aktiveres/deaktiveres ved at holde knappen inde i 10 sek. Bemærk, at dette kan udføres af personer uden Montør-Appen, dvs. beboer, pårørende el.lign. En bip-lyd indikerer en ændring i forbindelse med den manuelle indstilling. |
|

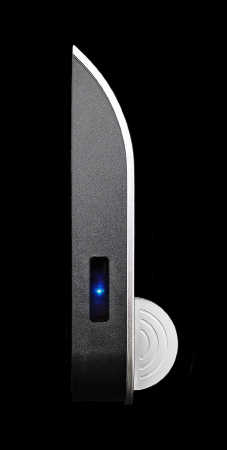

| Blå LED lys blinker | Lyser når knappen aktiveres |
| Rød LED lys blinker langsomt | Lavt batteriniveau |
| Rød LED lys blinker hurtigt | Batterierne skal skiftes omgående (enhedens indikator, ikke relateret til indstilling i Netkey) |
| 5 røde LED lys blinker | Knappen er deaktiveret |
Når Bekey SmartLock skal afmonteres fra døren, brug en Umbraco skruetrækker til at løsne pinolskruen, imens du holder på SmartLocken.
Fjern monteringsringen, og fastgør de oprindelige dele på indersiden af døren.
Udskiftning af batteri
Bekey SmartLock anvender 4xAA-batterier af typen alkaline. Batteriernes levetid afhænger af brugsfrekvensen, hvor meget kraft SmartLocken skal udøve for at åbne og låse, temperaturforhold for batterierne.
Bekeys løsning indeholder en beregningsalgoritme, som baseres på målt batterispændingsniveau ved oplåsning, og som estimerer batteriskiftedato ud fra brugsfrekvens, standbytid, målt spændingsniveau mv. Når batteriniveauet er nået eller estimeres til at have nået det fastsatte niveau for ’lavt batteriniveau’, så fremgår enhedens adresse på Batterirapporten. Det er også muligt at indstille Netkey til automatisk at oprette batteriskiftejobs baseret på batterialgoritmen.
Kompatible batterityper
Bekey anbefaler at anvende batteritypen alkaline – primært af hensyn til batterialgoritmen, som sørger for at advare i god tid inden, enheden løber tør for strøm.
Alkalinebatterier aflades nogenlunde jævnt, hvilket giver algoritmen en forudsigelighed at arbejde med. Lithium- og genopladelige batterier aflades ikke på samme måde, og derfor kan beregningsalgoritmen ikke give relevante resultater, som hjælper med at undgå akutte problemer.
Sådan skiftes batterierne i Bekey SmartLock:

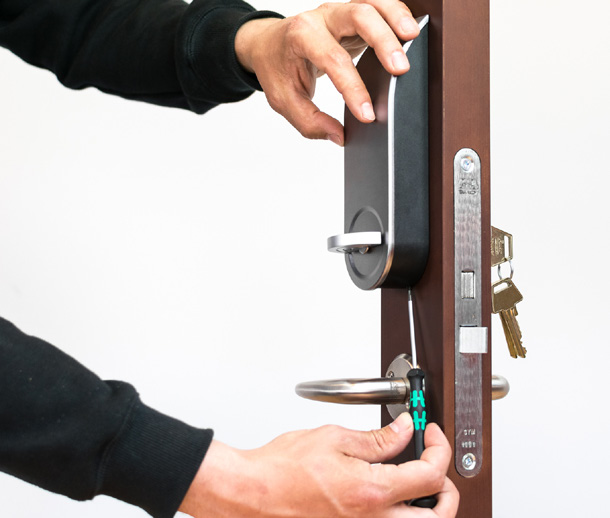

- Løsn pinolskruen med en Umbraco skruetrækker.
- Drej SmartLocken, så monteringshagen rammer indhakket i monteringsringen, og SmartLocken kan tages af døren.

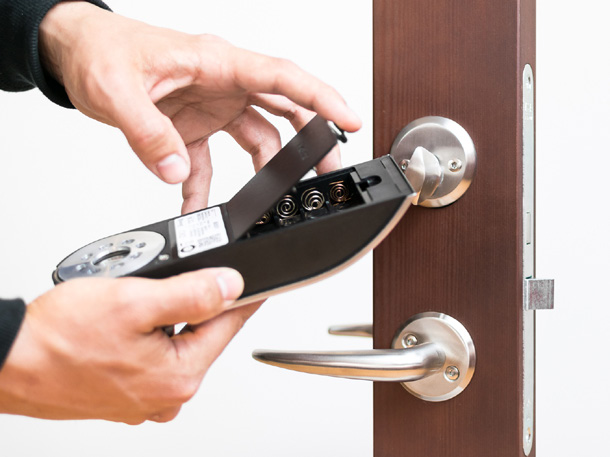

- Åbn batteridækslet.
- Skift batterierne.
- Sæt SmartLocken tilbage på døren – se evt. trin 3.11.
- Afslut monteringen ved at spænde med pinolskruen.
Troubleshooting
Enheden sidder løst
- Sørg for at medbringeren er placeret helt centreret ift. monteringsringen. Det kan påvirke hvordan SmartLocken griber fat om monteringsringen, og den kan derfor virke løs, selvom man spænder med pinolskruen.
- Sørg for at monteringsringens indhak og monteringshagen på SmartLocken sidder forskudt på den endelige position.
Døren vil ikke låse op
- Husk at Bekey SmartLock ikke forbedrer selve låsen – hvis døren binder, låsecylinderen er rusten, eller andre eksisterende forhold – som fx betyder, man ved anvendelse af den fysiske nøgle lige hiver lidt i dørhåndtaget, imens man låser op, eller læner sig ind mod døren – så vil man i de fleste tilfælde ikke gøre de samme ting ved brug af en digital nøgle. Bekey anbefaler at se på, om nogle eksterne tilretninger vil give en bedre oplevelse. Fx rette hældningen på en dør, hvis den er blevet lidt skæv, eller lignende tiltag.
- Hvis Bekey-appen viser en grøn skærm, og SmartLock ikke aktiveres, så kontakt din administrator. Der kan være noget galt med enheden.
Anvendelse af SmartLock med Bekey-app
- Står du tæt på dørens låsecylinder?
- Er bluetooth aktiveret på din mobil/tablet?
- Hvis adressen ikke dukker op i Bekey-appen, kan det være, du ikke er tildelt adgang – kontakt din administrator, som kan tildele adgang.
